Waarom kabelklemmen de cruciale verdediging zijn die uw elektrische systeem nodig heeft？

Kabelklemmen zijn geen optionele accessoires; het zijn kritische veiligheidsapparaten die zijn ontworpen om elektrische kabels vast te zetten en catastrofale schade tijdens kortsluiting te voorkomen. Een kortsluitfout genereert elektromagnetische krachten die evenredig zijn aan het kwadraat van de piekstroom, waardoor onder spanning staande kabels door apparatuurrekken kunnen worden geslingerd en personeel binnen milliseconden in gevaar kan worden gebracht. Stroomonderbrekers vereisen doorgaans een 0,06 tot 0,1 seconden om te struikelen, maar de maximale vernietigende kracht treedt op bij slechts 0,005 seconden op een 50 Hz-systeem. Kabelklemmen vervullen hun beperkende functie onmiddellijk, voordat beveiligingsapparatuur kan reageren, waardoor ze de primaire verdedigingslinie tegen elektromechanische krachten vormen.

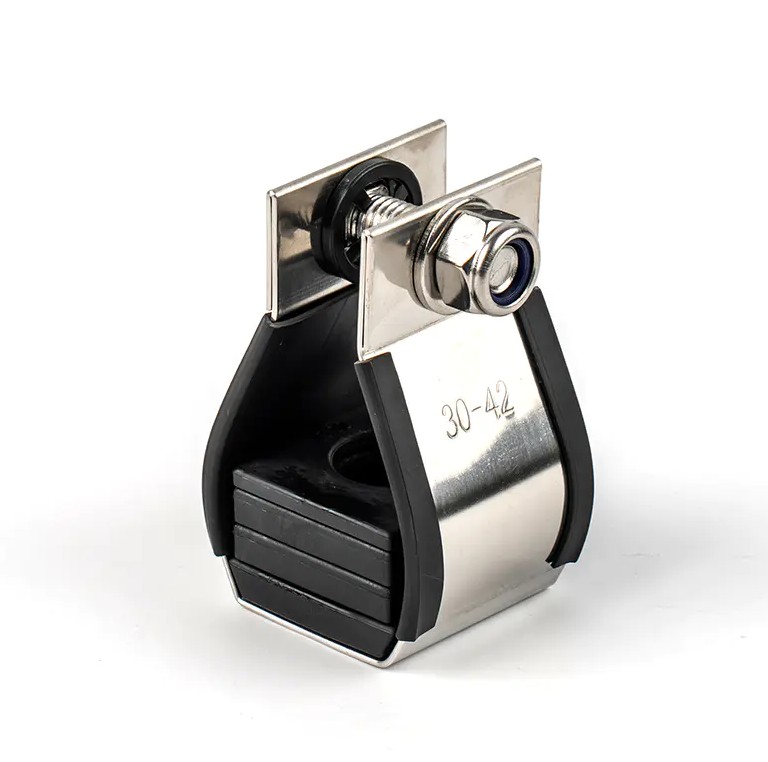

Volgens IEC 61914 worden kabelklemmen gedefinieerd als "apparaten die zijn ontworpen om kabels vast te zetten wanneer ze op onderlinge afstanden over de lengte van de kabels worden geïnstalleerd." In tegenstelling tot kabelbinders of standaardklemmen zijn schoenplaatjes speciaal ontworpen en getest om kortsluitkrachten te weerstaan, waarbij de classificaties zijn gebaseerd op de verwachte piekkortsluitstroom (kA) en de installatieafstand.

Hoe kortsluitingskrachten kabelsystemen bedreigen

Tijdens een driefasige kortsluiting produceren aangrenzende geleiders intense elektromagnetische velden. De afstotende kracht tussen geleiders is evenredig met het kwadraat van de piekkortsluitstroom, waardoor er onmiddellijke spanning ontstaat die standaard kabelbeheerproducten niet kunnen bevatten. In een datacenter kunnen onbeveiligde kabels serverracks vernietigen die maandenlang vervangen kunnen worden; in industriële omgevingen riskeert hetzelfde scenario brand, letsel en langdurige stilstand.

De cruciale timingkloof

Als u de tijdlijn van een storingsgebeurtenis begrijpt, wordt duidelijk waarom passieve terughoudendheid onvervangbaar is:

• 0,005 seconden: De maximale elektromagnetische kracht treedt op op 50 Hz-systemen
• 0,06–0,1 seconden: Stroomonderbrekers schakelen uit en verhelpen de fout
• Resultaat: Zonder kabelklemmen ondergaan kabels gedurende de gehele foutduur een ongeremde beweging

Deze timingkloof betekent dat geen enkel actief beschermingsapparaat de initiële mechanische vernietiging kan voorkomen; alleen goed gespecificeerde kabelklemmen kunnen dat.

Welke kabelschoentypes zijn geschikt voor verschillende toepassingen

Het selecteren van het juiste type schoenplaat hangt af van de kabelconfiguratie, de spanningsklasse en de omgevingsomstandigheden. Het gebruik van een incompatibel type schoenplaatje kan leiden tot onvoldoende bevestiging tijdens foutcondities.

Richtlijnen voor materiaalkeuze

De materiaalkeuze heeft een directe invloed op de prestatielevensduur en veiligheidsmarges:

• Roestvrij staal 316: Uitzonderlijke corrosieweerstand voor maritieme, offshore en chemische omgevingen; is bestand tegen extreme elektromechanische krachten
• Aluminium: Lichtgewicht met sterke mechanische eigenschappen; geschikt voor LV tot HV-toepassingen binnen en buiten
• Polymeer/nylon: Kosteneffectief voor laagspanningsgebruik binnenshuis; UV- en brandvertragende opties beschikbaar voor specifieke omgevingen

Hoe IEC 61914 betrouwbare bescherming garandeert

IEC 61914:2021 is de wereldwijd geaccepteerde norm voor kabelklem ontwerp en testen, ter vervanging van de dubbelzinnigheid in regionale elektrische codes. Hoewel NEC-artikel 392.20(C) en CSA-artikel 12-2202 vereisen dat kabels worden beveiligd tegen magnetische foutkrachten, specificeert geen van beide hoe moet worden getest of geverifieerd dat beveiligingsinrichtingen een kortsluiting zullen overleven. IEC 61914 vult deze kritische leemte op.

Verplichte testcategorieën onder IEC 61914

De standaard vereist uitgebreide tests op meerdere prestatiedimensies:

1. Temperatuurclassificatie: Geverifieerde werking van -60°C tot 120°C (of aangegeven bereik)
2. Laterale belastingtesten: Langdurige belasting gedurende 60 minuten op de maximaal aangegeven temperatuur
3. Axiale belasting testen: Weerstand tegen kabelslip langs de route
4. Slagvastheid: Getest bij de laagste aangegeven bedrijfstemperatuur
5. Corrosie- en UV-bestendigheid: Zoutspray en versnelde verouderingsvalidatie
6. Weerstand tegen elektromechanische krachten: Kortsluitvastheidstesten bij aangegeven kA-waarden
7. Vlamvoortplanting: Weerstand tegen vlamverspreiding onder foutomstandigheden

Een cruciaal onderscheid: IEC 61914 vereist een kortsluittestduur van slechts 0,1 seconde (vijf volledige cycli), wat voldoende is om de zwakte van de schoenplaat bloot te leggen, omdat de maximale vernietigende kracht binnen de eerste paar milliseconden optreedt. Dit verschilt van de thermische weerstandstests voor kabels, die 63 kA gedurende 1 seconde of 40 kA gedurende 3 seconden kunnen specificeren. Deze waarden hebben betrekking op de verwarming van de geleider, en niet op mechanische beperking.

Welke factoren bepalen de juiste schoenplaatspecificatie

Voor een juiste specificatie moet de aangegeven prestatie van het schoenplaatje overeenkomen met de werkelijke foutcondities van de installatie. Onderspecificatie creëert catastrofale veiligheidsrisico's, terwijl overspecificatie budget verspilt zonder extra voordelen.

Belangrijkste specificatieparameters

Ingenieurs moeten het volgende berekenen en verifiëren:

• Buitendiameter kabel (OD): Schoenplaatjes moeten passen bij de werkelijke diameter van de mantel, en niet alleen bij de maat van de geleider. Een onjuiste pasvorm vermindert de effectiviteit van de fixatie tijdens fouten.
• Verwachte piekkortsluitstroom: De kA-classificatie van het schoenplaatje moet hoger zijn dan het door het systeem berekende foutniveau. Houd er rekening mee dat de hoogste foutniveaus vaak voorkomen in laagspanningsinstallaties, en niet alleen in hoogspanningssystemen.
• Afstand tussen schoenplaatjes: Fabrikantbeoordelingen worden met specifieke tussenpozen aangegeven (gewoonlijk 600 mm). Een grotere afstand verhoogt de kracht per schoenplaat exponentieel. De kracht tussen geleiders wordt berekend met behulp van de IEC 61914-formule, waarbij rekening wordt gehouden met piekstroom en kabeldiameter.
• Spanningsklasse en configuratie: LV-, MV- en HV-systemen presenteren verschillende krachtprofielen. Single-core, klaverblad- en quad-formaties vereisen elk speciaal ontworpen schoenplaten.
• Omgevingsblootstelling: Chemische aanwezigheid, extreme temperaturen, UV-blootstelling en brandrisico bepalen de materiaalkeuze en de corrosieweerstandsklasse.

Een waarschuwend voorbeeld

Overweeg twee fabrikanten die beweren dat ze een piekbelasting van 140 kA kunnen weerstaan:

• Fabrikant A getest met 35 mm kabel bij 600 mm afstand
• Fabrikant B getest met 45 mm kabel bij 300 mm afstand

Voor een systeem met een foutniveau van 60 kA met een kabel van 30 mm op een afstand van 1200 mm zou het product van fabrikant B falen ondanks de identieke nominale beoordeling. Dit toont aan waarom inkoopteams volledige testrapporten moeten beoordelen (niet alleen de hoofdcijfers) en waarom ingenieurs specificaties gedurende de gehele levenscyclus van het project moeten beschermen.

Hoe een juiste installatie de veiligheidsmarges maximaliseert

Zelfs correct gespecificeerde schoenplaatjes kunnen defect raken als ze verkeerd worden geïnstalleerd. De kwaliteit van de installatie bepaalt rechtstreeks of het systeem presteert zoals getest.

Beste praktijken voor installatie

1. Volg de fabrikantafstand: Installeer met intervallen gespecificeerd voor de aangegeven foutstroom. Voor scenario's met hoge kortsluiting is een kleinere afstand vereist.
2. Uitlijnen op kabeldiameter: Zorg ervoor dat de maat van de schoenplaatjes overeenkomt met de daadwerkelijke buitendiameter van de kabel, rekening houdend met eventuele isolatie- of manteltoleranties.
3. Gebruik de juiste bevestigingen: Monteer met hardware die is goedgekeurd voor het insluitingstype (ladder, bak, steun of balk).
4. Pas het juiste koppel toe: Te strak aandraaien vervormt de kabelmantels; te weinig aandraaien maakt slippen mogelijk. Gebruik een momentsleutel om het door de fabrikant opgegeven houdmoment te bereiken.
5. Houd rekening met thermische uitzetting: In flexibele systemen waarbij kabels "kronkelig" zijn, is expansiebeweging tussen vaste punten mogelijk. Zorg er bij starre systemen voor dat de schoenplaat en de constructie bestand zijn tegen longitudinale thermomechanische krachten.

Overwegingen bij systeemontwerp

Kabelsystemen vallen in twee categorieën, elk met verschillende vereisten voor schoenplaatjes:

• Flexibele systemen: Kabels zijn verticaal of horizontaal gekronkeld, waardoor vrije thermische uitzetting en samentrekking tussen bevestigingspunten mogelijk is. Schoenplaatjes moeten beweging mogelijk maken en tegelijkertijd de grip behouden tijdens fouten.
• Starre systemen: Kabels worden in de lengterichting vastgezet, waardoor de schoenplaat, de steunstructuur en de kabelstijfheid gezamenlijk thermomechanische krachten moeten weerstaan zonder schade.

Waar kabelschoentjes cruciale bescherming bieden

Kabelklemmen zijn essentieel overal waar kabels met een hoog vermogen in de buurt van personeel of kritische apparatuur lopen. Het spanningsniveau is niet relevant; enkele van de hoogste foutniveaus komen voor in laagspanningsinstallaties vanwege de lagere systeemimpedantie.

Naast het voldoen aan de veiligheidsvoorschriften van NEC 392.20(C) en IEC 61914, helpt de juiste installatie van schoenplaatjes ook om te voldoen aan seismische vereisten en verzekeringspolisvoorwaarden, waardoor de aansprakelijkheid wordt verminderd en kostbaar nawerk wordt voorkomen.

Conclusie: een proactieve benadering van de veiligheid van kabelsystemen

Kabelklemmen vertegenwoordigen een klein deel van de totale projectkosten, maar bieden onvervangbare bescherming tegen elektromechanische kortsluitingskrachten. Het selectieproces moet kabeldiameter, foutstroomberekeningen, afstandsvereisten, materiaalcompatibiliteit en blootstelling aan het milieu integreren in een samenhangende specificatie. Inkoopteams moeten schoenplaatjes behandelen als technische veiligheidscomponenten – en niet als standaardartikelen – en verifiëren dat producten onafhankelijke testrapporten bevatten volgens IEC 61914:2021, inclusief testdocumentatie voor en na kortsluiting. Door vanaf dag één kabelklemmen correct te specificeren en te installeren, zorgen elektriciens en eigenaren van faciliteiten voor naleving van de regelgeving, beschermen ze kritieke infrastructuur en creëren ze veiligere werkomgevingen voor personeel.
